金盛尔浅析检测贴片电容的方法有哪些

2021-04-16 14:36:10        0   责任编辑: 贴片电容

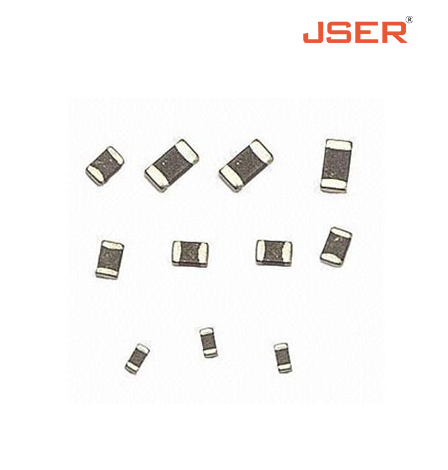

  由于贴片电容在我国电子行业使用日益广泛,市场上形形色色的贴片电容也是越来越多,今天金盛尔小编就来给大家分享下贴片电容质量检测的简单方法:


  如果是外观无异样的话。电容器的好坏及可以用万用表电阻档进行检测,并加以判断。容量大(1μF以上)的固定电容器可用万用表的电阻档(R×1000)测量电容器两电极,表针应向阻值小的方向摆动,然后慢慢回摆至∞附近。接着交换测试棒再试一次,看表针的摆动情况,摆幅越大,表明电容器的电容量越大。


  若测试棒一直碰触电容器引线,表针应指在∞附近,否则,表明该电容器有漏电现象,其电阻值越小,说明漏电量越大,则电容器质量差;如在测量时表针根本不动,表明此电容器已失效或断路;如果表针摆动,但不能回到起始点,则表明电容器漏电量较大,其质量不佳。



  压力表对于容量较小的电容器,用万用表来测量往往看不出表针摆动,此时,可以借助一个外加直流电压和用万用表直流电压档进行测量,其方法如图1所示,即把万用表调到相应的直流电压档,负(黑)测试棒接直流电源负极,正(红)测试棒接被测的电容器一端,另一端接电源正极。


  一只性能良好的电容器在接通电源的瞬间,万用表的表针应有较大摆幅;电容器的容量越大,其表针的摆幅也越大,摆动后,表针能逐渐返回零位。如果电容器在电源接通的瞬间,万用表的指针不摆动,则说明电容器失效或断路;若表针一直指示电源电压而不作摆动,表明电容器已被击穿短路;若表针摆动正常,但不返回零位,说明电容器有漏电现象,所指示的电压数值越高,表明漏电量越大。


  需要指出的是:测量容量小的电容器所用的辅助直流电压不能超过被测电容器的耐压,以免因测量而造成电容器击穿损坏。要想准确测量电容器的容量,需要采用电容电桥或Q表。上述的简易检测方法,只能粗略判断压力表电容器的好坏。
