贴片电容跟电解电容用法有什么不一样

2021-01-15 15:44:32        0   责任编辑: 贴片电容

 贴片电容跟电解电容用法有什么不一样,相信不是所有人都知道,小编就给大家来总结一下:

 1、电解电容的用法说明:

    电解电容还有储能电容跟旁路电容两大类,它们的使用方法也是不一样的哦,

    储能电解电容的用法说明:储能型电容器通过整流器收集电荷,并将存储的能量通过变换器引线传送至电源的输出端。电压额定值为40~450VDC、电容值在220~150 000μF 之间的铝电解电容器是较为常用的。

    旁路电解电容的用法说明:旁路电容是为本地器件提供能量的储能器件,它能使稳压器的输出均匀化,降低负载需求。 就像小型可充电电池一样,旁路电容能够被充电,并向器件进行放电。

    所以为了尽量减少阻抗,旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。 这样能够很好地防止输入值过大而导致的地电位抬高和噪声啦。地电位是地连接处在通过大电流毛刺时的电压降。

    根据不同的电源要求,器件有时会采用串联、并联或其组合的形式,对于功率级超过10KW 的电源,通常采用体积较大的罐形螺旋端子电容器。

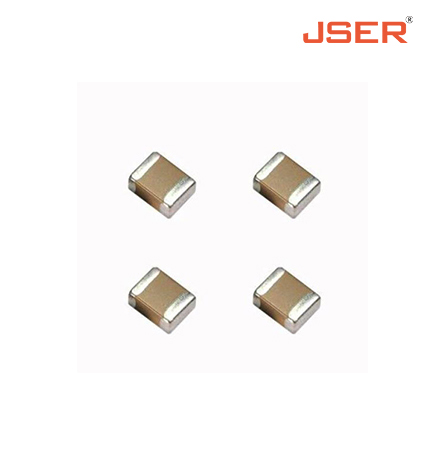

    2、贴片电容的用法说明:

    贴片电容也分为有极性电解电容器跟无极性电解电容器两大类,它们的使用方法也是要做区分的:

    无极性电解电容器通常用于音箱分频器电路、电视机S校正电路及单相电动机的起动电路。电解电容器广泛应用于家用电器和各种电子产品中,其容量范围较大,一般为1~33000μF,额定工作电压范围为6.3~700V。

    它的缺点是介质损耗、容量误差较大(最大允许偏差为+100%、-20%),耐高温性较差,存放时间长容易失效。

    有极性电解电容器通常在电源电路或中频、低频电路中起电源滤波、退耦、信号耦合及时间常数设定、隔直流等作用。一般不能用于交流电源电路,在直流电源电路中作滤波电容使用时,其阳极(正极)应与电源电压的正极端相连接,阴极(负极)与电源电压的负极端相连接,不能接反,否则会损坏电容器。

    电解电容的极性,要注意观察在电解电容的侧面有“-”是负极、“+”是正极,如果电解电容上没有标明正负极,也可以根据它的引脚的长短来判断,一般长脚为正极,短脚为负极。

    以上就是小编总结的贴片电容跟电解电容用法有什么不一样的地方,希望能这些内容能为大家带来帮助。
